RAIS Q-Bic 106/127
Galerie

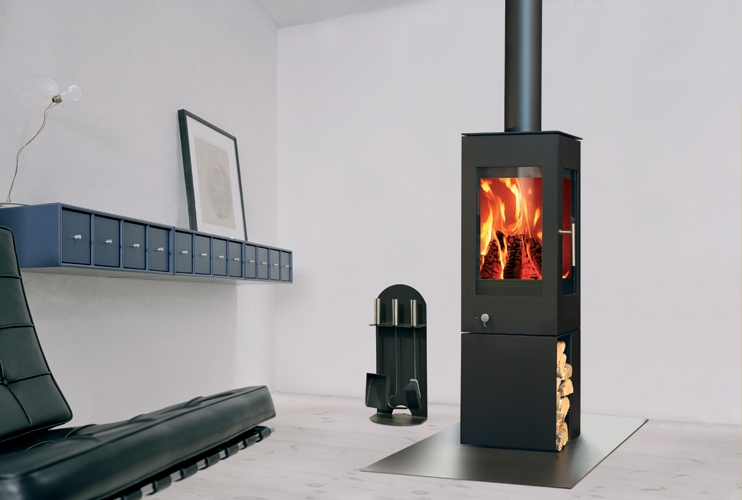

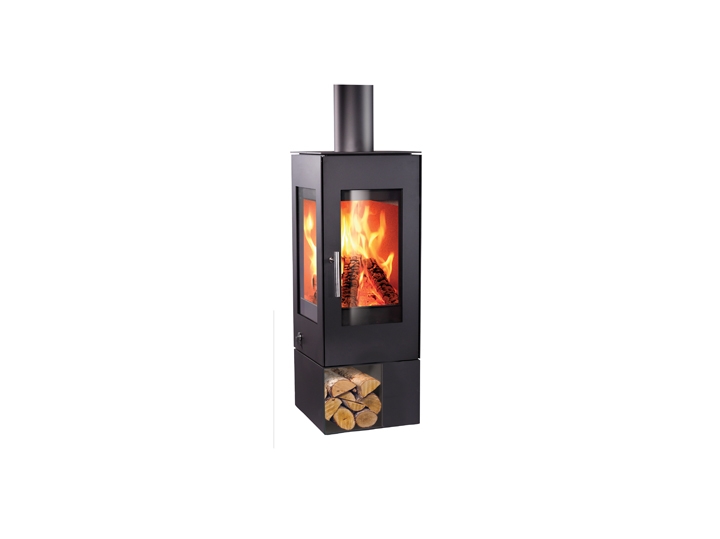

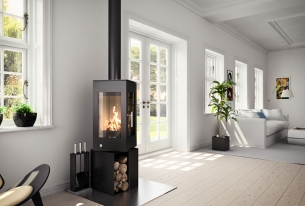

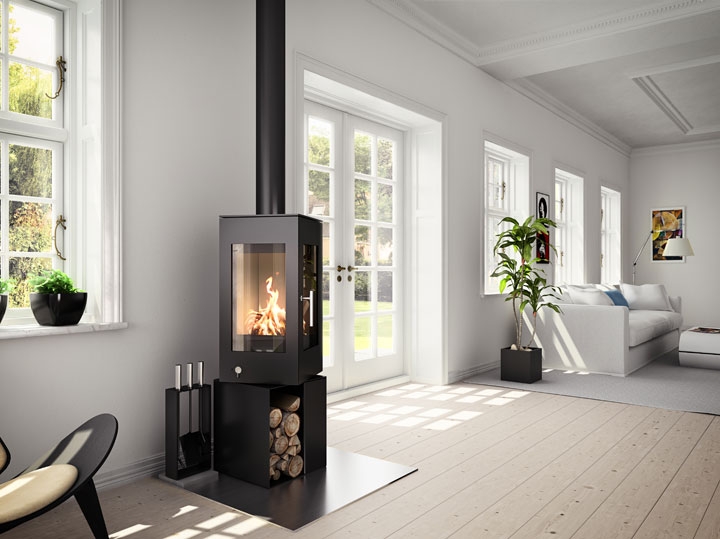

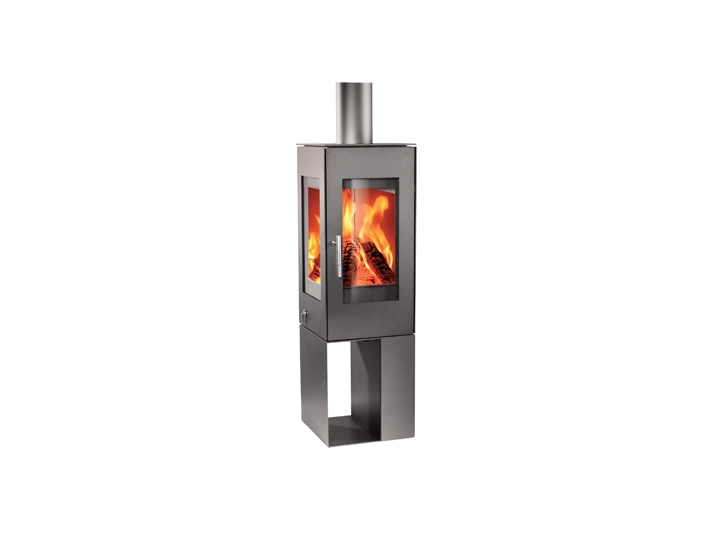

Volně stojící kubistická kamna, která lze umístit i do rohu. Mají pozoruhodně velké prosklené plochy, které umožňují pohled do ohniště ze dvou stran.
Volně stojící kubistická kamna, která lze umístit i do rohu. Mají pozoruhodně velké prosklené plochy, které umožňují pohled do ohniště ze dvou stran.
| Rozměry (š-h-v) | |||
| vnější rozměry kamen | 404 -404 -1270/1060 mm | ||
| spalovací komora, vnitřní rozměry | 288 - 288 - 500 mm | ||
| průměr vývodu kouřovodu | Ø 150 mm | ||
| vzdálenost od středu horní desky k zadní hraně horní desky | 202 mm/ | ||
| vzdálenost od podlahy ke středu zaústění vývodu pro externí vzduch | 120 mm/ | ||
| Výkon | |||
| rozmezí min – max výkonu | 2-6 kwh | ||
| vyhřívaná plocha při venkovní teplotě -20°C | 40-90 m2 | ||
| účinnost | 75% | ||
| prachové částice | 3,4g/kg | ||
| Bezpečnostní vzdálenost od hořlavých materiálů | |||
 |
boční vzdálenost | 350 mm | |
 |
zadní vzdálenost | 350 mm | |
| Bezpečnostní vzdálenost od nehořlavých materiálů | |||
| doporučená boční a zadní vzdálenost | 50 mm | ||
| Hmotnost | |||
| hmotnost kamen | 154/144 kg | ||
| Specifikace | |||
| Volitelné | Standard | ||
| vzduchem chlazená klika | - | X | |
| přívod vzduchu | - | X | |
| otočná základna kamen | - | X | |
| vývod kouřovodu horem | - | X | |

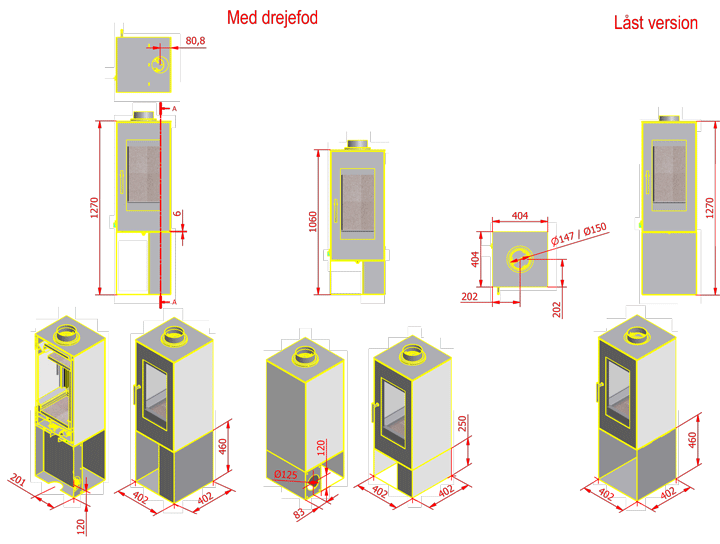

Technické nákresy
Pro profesionální použití (pro architekty a stavební odborníky) jsme nahráli nákresy ve formátu CAD.
Abyste mohli nákresy využít musíte mít v počítači naistalovámu verzi Auto CAD 200 nebo verzi 14, příp. jiný podobný software. Pokud máte starší verzi AutoCAD nebo nemůžete nákresy otevřít, prosíme, kontaktujte nás. Budeme se snažit, abychom vám poslali nákresy kompatibilní s vaším počítačem.
| AutoCAD | .zip |
| AutoCAD sample | .gif |
| Energetický štítek |
