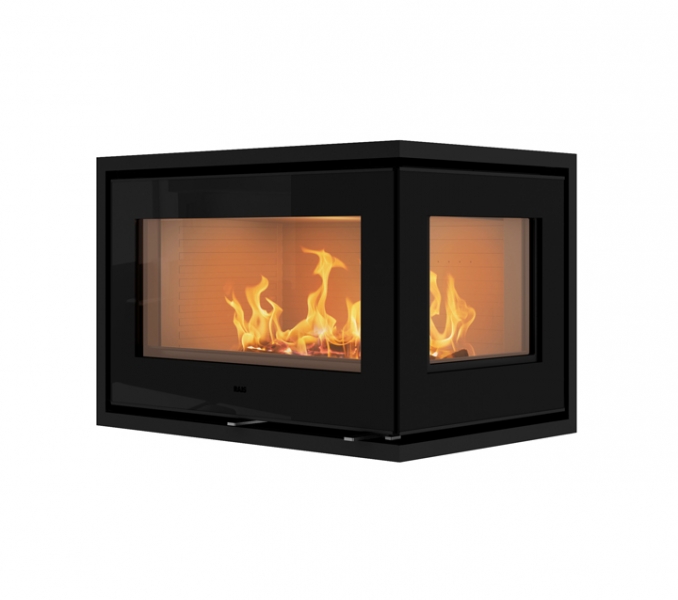

RAIS 500 (2)
Tato krbová vložka nabízí řadu architektonických možností. Vložka může mít klasicky sklo pouze na přední straně, prosklení ze dvou nebo ze tří stran. Dveře lze zvolit pravé nebo levé, rám ocelový nebo se skleněným povrchem pro všechny tři verze. Možnost napojení na přívod externího vzduchu.
Tato krbová vložka nabízí řadu architektonických možností. Vložka může mít klasicky sklo pouze na přední straně, prosklení ze dvou nebo ze tří stran. Dveře lze zvolit pravé nebo levé, rám ocelový nebo se skleněným povrchem pro všechny tři verze. Možnost napojení na přívod externího vzduchu.
| Rozměry (š-h-v) | |||
| vnější rozměry krbové vložky | 713 -452 -470 mm | ||
| spalovací komora, vnitřní rozměry | 556 - 306 - 295 mm | ||
| minimální velikost stávajícího krbu | 732 - 550 - 474 mm | ||
| rám, vnější rozměry | 736 - 474 mm - 506 mm | ||
| vývod kouřovodu | Ø 150 mm | ||
| Výkon | |||
| nominální výkon | 6 kwh | ||
| rozmezí min – max výkonu | 4-8 kwh | ||
| vyhřívaná plocha při venkovní teplotě -20°C | 60-120 m2 | ||
| účinnost | 80% | ||
| prachové částice | 1,8g/kg | ||
| Hmotnost | |||
| hmotnost | 110 kg | ||
| Specifikace | |||
| Volitelné | Standard | ||
| prosklené dveře | - | X | |
| ocelové dveře se sklem | - | X | |
| horní vývod kouřovodu | - | X | |
| vzduchem chlazená klika | - | X | |
| přívod vzduchu | X | - | |
Technické nákresy.jpg "spec")
.jpg "spec")
.jpg "spec")
.jpg "spec")
.jpg "spec")
Pro profesionální použití (pro architekty a stavební odborníky) jsme nahráli nákresy ve formátu CAD.
Abyste mohli nákresy využít musíte mít v počítači naistalovámu verzi Auto CAD 200 nebo verzi 14, příp. jiný podobný software. Pokud máte starší verzi AutoCAD nebo nemůžete nákresy otevřít, prosíme, kontaktujte nás. Budeme se snažit, abychom vám poslali nákresy kompatibilní s vaším počítačem.
| RAIS_500_DXF | .dxf |
| Energetický štítek |
