RAIS Geo 126/161

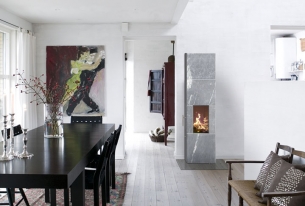

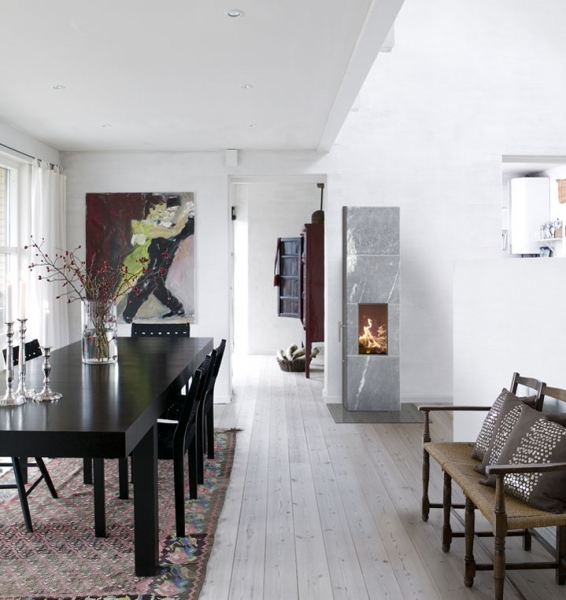

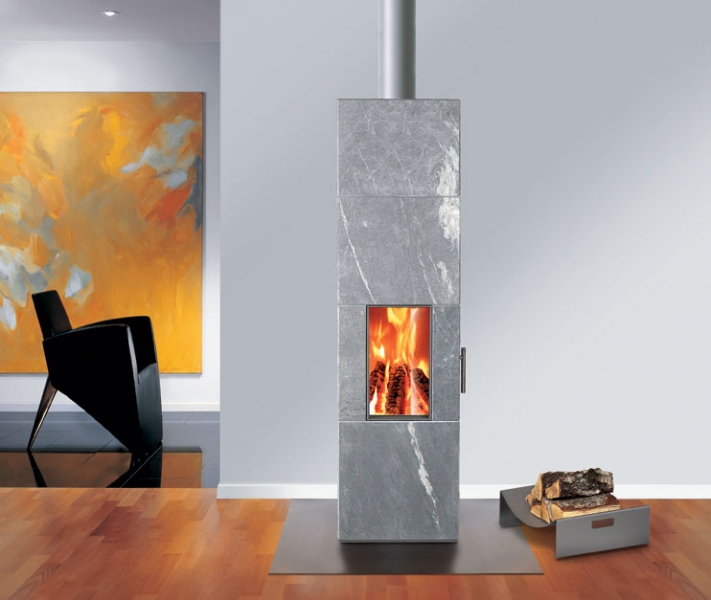

Galerie

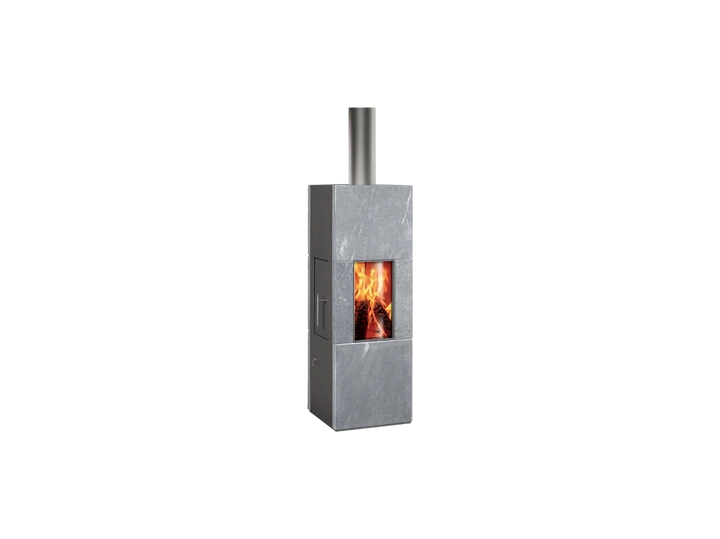

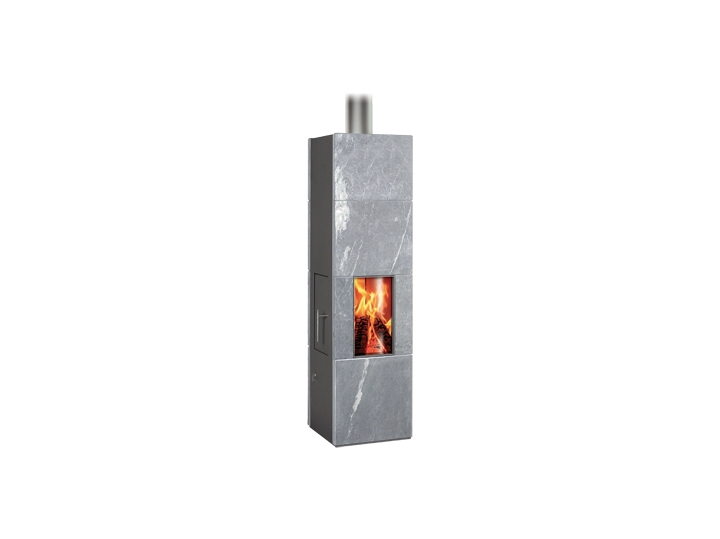

Geo 126/161
| Rozměry (š-h-v) | |||
| vnější rozměry kamen | 450 -450 -1260/1610 mm | ||
| spalovací komora, vnitřní rozměry | 288 - 288 - 500 mm | ||
| průměr vývodu kouřovodu | Ø 150 mm | ||
| vzdálenost od středu horní desky k zadní hraně horní desky | 225 mm/ | ||
| vzdálenost od podlahy ke středu zaústění vývodu pro externí vzduch | 120 mm/ | ||
| vzdálenost od podlahy na středu zhorního vývodu kouřovodu | 1039 mm/ | ||
| vzdálenost od podlahy na středu zadního vývodu kouřovodu | 1365 mm/ | ||
| Výkon | |||
| nominální výkon | 5 kwh | ||
| rozmezí min – max výkonu | 3-8 kwh | ||
| vyhřívaná plocha při venkovní teplotě -20°C | 60-105 m2 | ||
| účinnost | 79% | ||
| prachové částice | 3,95g/kg | ||
| Bezpečnostní vzdálenost od hořlavých materiálů | |||
 |
boční vzdálenost | 300 mm | |
 |
zadní vzdálenost | 300 mm | |
| Bezpečnostní vzdálenost od nehořlavých materiálů | |||
| doporučená boční a zadní vzdálenost | 50 mm | ||
| Hmotnost | |||
| hmotnost kamen | 154/144 kg | ||
| hmotnost akumulačních kamenů | 38 kg | ||
| Specifikace | |||
| Volitelné | Standard | ||
| mastkové boky | - | X | |
| vrchní ocelová deska | - | X | |
| akumulační kameny | - | X | |
| ocelové dveře | - | X | |
| vzduchem chlazená klika | - | X | |
| přívod vzduchu | - | X | |
| vývod kouřovodu horem a zadem (Geo 161) | - | X | |
| vývod kouřovodu horem (Geo 126) | - | X | |

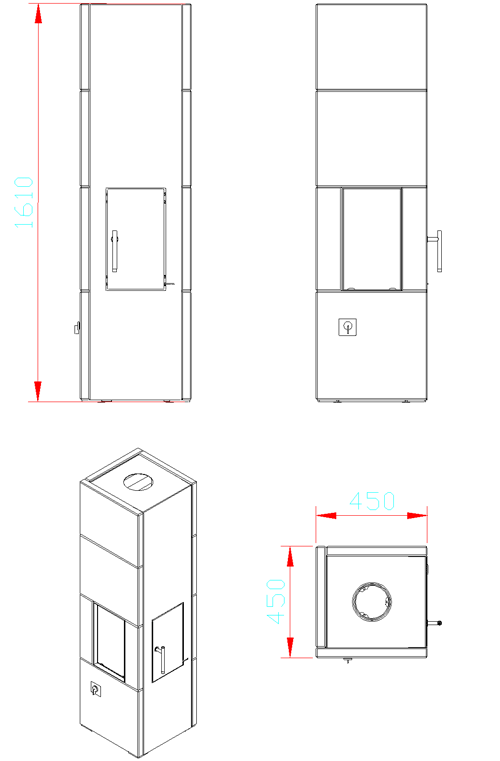

Technické nákresy
Pro profesionální použití (pro architekty a stavební odborníky) jsme nahráli nákresy ve formátu CAD.
Abyste mohli nákresy využít musíte mít v počítači naistalovámu verzi Auto CAD 200 nebo verzi 14, příp. jiný podobný software. Pokud máte starší verzi AutoCAD nebo nemůžete nákresy otevřít, prosíme, kontaktujte nás. Budeme se snažit, abychom vám poslali nákresy kompatibilní s vaším počítačem.
| AutoCAD sample | .gif |
| AutoCAD | .zip |
